Bomba vertical 25 HP T41 X250-1-1 | Altamira

Bomba vertical de 25 HP, marca Altamira, códigoT41 X250-1-1 | gasto nominal a máxima eficiencia 41 LPS | Carga a máxima eficiencia 21 mca. | etapa (con recorte) | trifásica, 230 / 460 V | Conexiones de succión y descarga de 4″ Ø bridadas.

Descripción

Bomba vertical 25 HP T41 X250-1-1, marca Altamira

La bomba vertical 25 HP T41 X250-1-1, es tipo centrífuga multietapas con diseño vertical en línea (ambas conexiones de succión y descarga al mismo nivel).

Esta bomba vertical 25 HP T41 X250-1-1, es de una etapa (con recorte).

Tanto la succión como la descarga tienen un diámetro de 4” pulgadas. La conexión es bridada.

El gasto a esa carga es de 41 litros por segundo (650 galones por minuto)

La eficiencia máxima de esta bomba vertical 25 HP T41 X250-1-1 es a una carga de 21 mca (metros de columna de agua).

Especificaciones-bombas-mutietapas-verticales-de-41-LPS

El eficiente motor de la bomba vertical 25 HP T41 X250-1-1, es trifásico y puede ser conectado a 230 o 460 V

Su alta calidad en materiales de construcción le permite alcanzar una óptima eficiencia y larga vida útil.

En aplicaciones industriales donde se requieren altas presiones la bomba vertical 25 HP T41 X250-1-1, es una selección ideal.

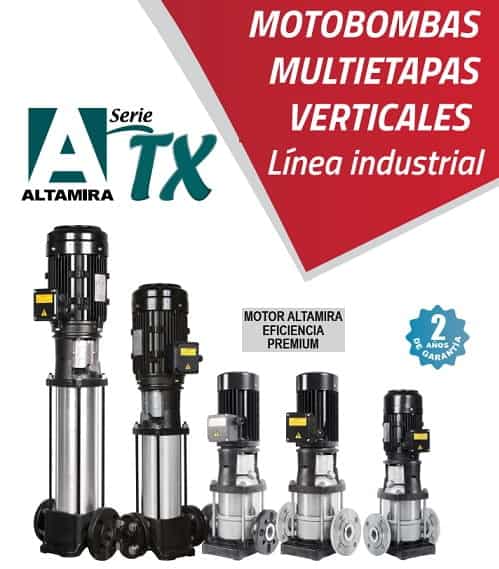

Bombas multietapas verticales marca Altamira serie TX

La bomba vertical 25 HP T41 X250-1-1, está diseñada para cumplir con la mayoría de las aplicaciones industriales, tales como:

  • Tratamiento de aguas.
  • Alimentación de calderas.
  • Sistemas de refrigeración.
  • Industria farmacéutica.
  • Sistemas de agua potable.
  • Irrigación.
  • Industria alimenticia.
  • Petroquímica.
  • Calderas.
  • Torres de enfriamiento.
  • Hidroneumáticos sencillos o múltiples.
  • Sistemas de presión constante.
  • Sistemas contra incendio.
  • Cloración.
  • Filtración

Además, es muy útil a su vez para aplicaciones de velocidad constante.

Características y ventajas de la bomba vertical 25 HP T41 X250-1-1

El eje ranurado provee un adecuado posicionamiento y ajuste de los impulsores, eliminando el deslizamiento entre las superficies de contacto.

El sello mecánico especialmente diseñado incrementa la confiabilidad, y por ser tipo cartucho permite un mantenimiento y acceso sencillo.

La eficiencia de la bomba es incrementada gracias al uso de la más avanzada ingeniería hidráulica, la alta calidad de los materiales y la automatización de procesos de producción.

Las bombas verticales multietapas ALTAMIRA serie TX están disponibles en tres diferentes versiones de materiales:

  • Acero inoxidable AISI 304 / hierro vaciado.
  • También, en acero inoxidable AISI 304
  • Igualmente, en acero inoxidable AISI 316.

Las bombas verticales multietapas ALTAMIRA serie TX están disponibles en 10 rangos de flujo y más de 150 de rangos de presión.

El nuevo diseño de impulsores asegura un flujo mejor guiado dentro del impulsor, reduciendo la turbulencia y las pérdidas por fricción.

Los impulsores son soldados por la más avanzada tecnología láser la cual permite una incomparable exactitud.

El anillo de sellado flotante entre pasos es utilizado en la serie TX, el cual reduce fugas internas e incrementa la eficiencia de la bomba.

Dentro de las características del motor de la bomba vertical 25 HP T41 X250-1-1, podemos destacar:

  • Asíncrono, dos polos.
  • Protección IP 55
  • Aislamiento clase F.
  • Servicio continuo.
  • 60 Hz, 3,500 RPM.
  • Acoplamiento IEC
  • Voltaje de operación: Trifásico a 220 o 460
  • Amperaje a plena carga: 59.7 / 28.5
  • Motores de 5.5 kW (7.5 HP) y mayores: Máximo 40 arranques por hora.

Características de operación de la bomba vertical 25 HP T41 X250-1-1

  • Temperatura del líquido: de -15 °C hasta 120 °C
  • Estas bombas no están diseñadas para ser usadas con líquidos abrasivos, con contenido sólido, explosivo o corrosivo.

La bomba vertical 25 HP T41 X250-1-1, marca Altamira cuenta con un periodo de garantía de 2 años contra defectos de fabricación.

Si deseas más información, no dudes en ponerte en contacto con nosotros.


Descargar ficha técnica


Lea las instrucciones contenidas en el manual de instalación cuidadosamente antes de empezar a instalar.

Este manual aplica para las versiones de bombas estándar (TX, TXE Y TXN) y para aplicaciones estándar.

Levante y maneje esta bomba con precaución.

Las bombas series TX, TXE y TXN son bombas verticales multietapas no autocebantes con motor eléctrico estándar.

La bomba está diseñada para manejar líquidos limpios y no explosivos que no contengan materiales abrasivos.

Estas bombas no están diseñadas para ser usadas con líquidos abrasivos, con contenido sólido, explosivo o corrosivo.

Para evitar la cavitación, asegúrese que exista un mínimo de presión en la succión de la bomba. NPSHA (Net Positive Suction Head Available): Carga neta positiva disponible en la succión.

La carga neta positiva disponible en la succión está en función del sistema de succión de la bomba NPSHR (Net Positive Suction Head Required): Carga neta positiva requerida en la succión.

La carga neta positiva requerida en la succión está en función al diseño de la bomba y al punto de operación en el desempeño de la curva de la bomba.

Contacte a su proveedor para mayor información acerca de bombas en versiones y aplicaciones especiales.
