Kit de bomba solar DP-35-150-C
Paquete de bombeo solar de superficie con bomba de diafragma SeaFlo mod. DP-35 y panel solar de 150 W. Rango de carga de 1 a 21 mca. Eleva 2,500 litros por día a 21 metros. Ideal para lugares remotos.
Descripción
Kit de bomba solar DP-35-150-C
Este kit de bomba solar modelo DP-35-150-C, está diseñado para aplicaciones de bajo o moderado consumo de agua en lugares donde no hay red eléctrica.
La bomba marca Sea Flo modelo modelo SFDP1-033-035-41, de uso continuo, es del tipo diafragma y cuenta con la capacidad de ser auto cebante hasta una profundidad de 3 m.
El voltaje de operación de la bomba es de 12 VCD.
Es importante mencionar, que el kit de bomba solar DP-35-150-C, es alimentado directamente por paneles solares o bien por baterías de ciclo profundo.
En el primer caso, los paneles solares suministran energía desde las primeras horas de la mañana hasta el atardecer, permitiendo a la bomba abastecer agua.
Si fuese necesario contar con una bomba operativa las 24 horas, entonces se puede añadir al kit, un controlador de carga y un banco de baterías, para permitir la operación continua.
El diámetro de descarga de la bomba de agua marca SeaFlo modelo SFDP1-033-035-41 que forma parte del kit es de 1/2″.
Lo anterior quiere decir que si la altura entre la entrada de la bomba y el espejo del agua en el depósito es de hasta 3 metros, no se requiere una válvula de pie para que la bomba opere adecuadamente.
Este kit de bomba solar modelo DP-35-150-C, es adecuado para alturas de elevación del agua de hasta 20 metros, o su equivalente en metros de columna de agua.
La altura se mide desde el espejo de agua hasta el punto más alto de descarga.
A la altura máxima de elevación de 20 metros, este kit de bombeo solar tiene un rendimiento diario promedio de 2,500 litros.
El rendimiento de la bomba de agua varía en función de la radiación solar, la altura total de elevación del agua y la distancia desde la bomba al punto más alejado de descarga.
El kit de bomba solar DP-35-150-C, puede sustituir ventajosamente a bombas de agua accionadas por energía proveniente de la red eléctrica, de generadores con motores a combustión interna y molinos de viento.
Contenido del kit de bomba solar DP-35-150-C
- Panel solar policristalino de 150 W.
- Además, bomba auto cebante de diafragma, marca Seaflo modelo SFDP1-033-035-41, 12 V, 35 PSI, uso continuo.
- Caja de control con interruptor manual de palanca y foco piloto montado en caja termo plástica IP 65 con 2 conectores tipo MC4 y 1 conector glándula PG9.
- Soporte metálico para panel con orientación e inclinación ajustables fijación a tubo de 2″ Ø
- Asimismo, 15 m. de cordón de uso rudo tipo ST, 60º C, 300 V, de dos conductores de cobre cal. 12 AWG
- De igual manera, 4 conectores para cable tipo MC4
- Varilla de tierra de 1/2″ Ø x 1.50 m.
- Conector de compresión para cable a varilla de tierra.
- Zapata terminal de tipo ojo cal. 10 AWG x 3/8″.
- 2 Conectores aislados a tope cal. 12 AWG.
- 3 m. de cable de cobre desnudo, calibre 10 AWG.
También, ponemos a tu disposición dos modelos opcionales de caja de control:
- Caja de control con regulador de voltaje e interruptor manual de palanca con foco piloto montado en caja termo plástica IP 65 con 2 conectores tipo MC4 y 1 conector glándula PG9. Esta caja permite regular el voltaje proveniente del panel solar e incrementar la vida útil de la bomba.
- Además, caja de control con regulador de voltaje, interruptor manual de palanca con foco piloto, sensor de nivel en cisterna, sensor de nivel en tanque, montado en caja termo plástica IP 65 con 2 conectores MC4.
Si deseas mayor información o que te ayudemos a seleccionar el kit de bombeo solar adecuado a tus necesidades, ponte en contacto con nosotros.

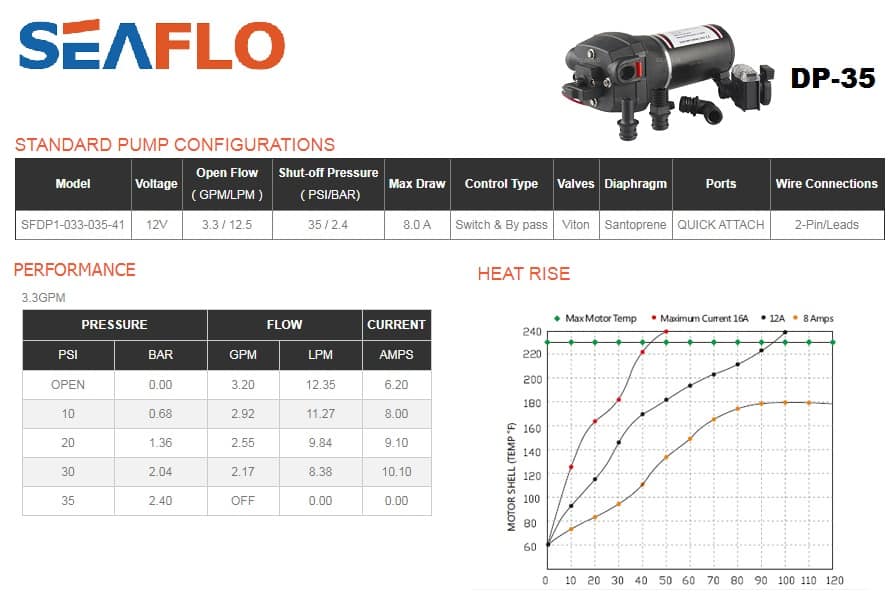

[pdf-embedder url=»https://www.tmsmx.com/wp-content/uploads/2019/08/41-Series-General-Information.pdf»]
El desempeño del kit de bomba solar DP-35-150-C, varía en función de los siguientes factores:
- Primeramente, de la radiación solar incidente en la ubicación geográfica donde se instala.
- Carga dinámica total (CDT) a que es sometida, expresada en metros de columna de agua (mca)
- La carga dinámica total es la resultante de la suma de:
- La altura total de elevación medida desde el nivel mínimo del agua en el pozo hasta el punto más alto de descarga.
- Más las perdidas por fricción en la tubería de descarga y accesorios.
- Además, la presión de operación requerida en caso de sistemas presurizados.
- La potencia del arreglo de paneles solares al que se conecta.
