Descripción

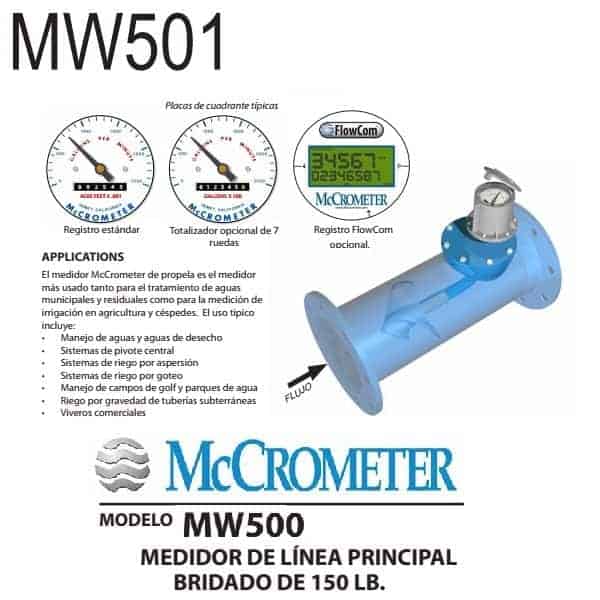

Medidor de flujo McCrometer MW501

El medidor de flujo McCrometer MW501, de 2 1/2″ Ø, tipo propela es adecuado para la medición en sistemas hidráulicos con rango de flujo de 2 a 16 litros por segundo.

Este medidor de flujo McCrometer MW501, cuenta con indicador de flujo instantáneo analógico (LPS) y totalizador de 6 dígitos (m3)

El medidor de flujo McCrometer MW501 está diseñado para una presión de trabajo continua máxima de hasta 150 psi y cuenta con bridas AWWA Clase D.

Los tubos de flujo del medidor fabricados en acero al carbono están cubiertos con epóxico adherido por fusión para una máxima protección contra la corrosión

Las propelas están fabricadas en plástico de alto impacto, capaces de mantener su forma y precisión durante la vida del medidor.

Cada propela se calibra individualmente en la fábrica para adaptarse al uso de cualquier registrador McCrometer estándar.

Dentro de las  características destacables, de este medidor encontramos:

• En primer lugar, que permite que las propelas y el impulsor ensamblado se desmontan fácilmente a través de la conexión de la brida superior.
• Sus alabes enderezadores de flujo integral reducen la turbulencia en el flujo corriente arriba.
• Se puede prestar servicio al MW500 en campo sin necesidad de recalibración de fábrica.

Este medidor es parte de la serie MW500 de McCrometer, diseñados para proporcionar una clasificación de alta presión y una excelente precisión del medidor.

Los medidores de la serie MW500 están fabricados para cumplir con las regulaciones aplicables de la Norma de AWWA No. C704-02 para medidores del tipo de propela.

Como con todos los medidores McCrometer, las características estándar incluyen:

• Una transmisión magnética
• Indicador de flujo instantáneo y un totalizador de lectura directa de seis dígitos.
• Se utilizan baleros de acero inoxidable lubricados en fábrica para sostener el eje de las propelas.
• El diseño de los baleros protegidos limita la entrada de sólidos y fluidos en la cámara de baleros brindando a éstos la máxima protección.
• El indicador instantáneo de flujo es una característica normal y se ofrece en litros por segundo, el totalizador en metros cúbicos.
• El registro es impulsado por un cable de acero flexible encerrado en un forro vinílico protector.
• La campana protectora del medidor impermeabiliza el registro y sistema de transmisión.
• mientras permite una lectura clara del indicador de la relación de flujo y el totalizador.

¿Dónde usar un medidor de frecuencia tipo propela?

El medidor McCrometer de propela es el medidor más usado tanto para el tratamiento de aguas municipales y residuales como para la medición de irrigación en agricultura y céspedes. El uso típico incluye:

• En primer término, en el manejo de aguas y aguas de desecho.
• También, en sistemas de riego con pivote central.
• Igualmente, en sistemas de riego por aspersión.
• Así mismo, en sistemas de riego por goteo.
• En el manejo de campos de golf y parques de agua.
• Aún más, en riego por gravedad de tuberías subterráneas.
• Viveros comerciales.

Instalación de medidores de flujo McCrometer serie MW500

La instalación estándar es el montaje horizontal. Si el medidor debe montarse en posición vertical, informe a la fábrica.

Se recomienda un tendido recto, de tubería completa equivalente a:

Una longitud de diez diámetros, de la tubería aguas arriba y dos diámetros aguas abajo del medidor para los medidores sin álabes correctores.

Los medidores con álabes correctores opcionales requieren al menos cinco diámetros de la tubería aguas arriba y dos diámetros aguas abajo del medidor.

Si deseas mayor información no dudes en ponerte en contacto con nosotros. Nuestro equipo estará atento a cualquier inquietud.

[pdf-embedder url=»https://www.tmsmx.com/wp-content/uploads/2019/12/Ficha-técnica-medidores-flujo-McCrometer-serie-MW.pdf» title=»Ficha técnica medidores flujo McCrometer serie MW»]

Descargar ficha técnica
