Motor sumergible 125 HP Franklin MSF8 1253460HT

Categoría:

Motor sumergible de 125 HP, marca Franklin código MSF8 1253460HT. Trifásico a 460 V. Para altas temperaturas de medio ambiente (75ºC) y agua (90º C) Acoplamiento NEMA 8″. Cubierta de estator en acero inoxidable / campanas en hierro dúctil, encapsulado en resina, lubricado y enfriado a base de agua-glicol.

Descripción

Motor sumergible 125 HP Franklin MSF8 125460HT

El motor sumergible 125 HP Franklin MSF8 1253460HT, es un motor eléctrico sumergible trifásico a 460 V, con potencia de 125 HP

Diseñado para operar a altas temperaturas del medio ambiente y el agua.

Este motor sumergible 125 HP Franklin MSF8 1253460HT, es capaz de operar en temperaturas de agua hasta 90 °C, además. posee las siguientes características:

  • Soporta 75° C de temperatura ambiente.
  • Incremento del 25% en la capacidad de empuje a 30°C
  • Incremento del 25% en la capacidad de descarga a 30°C
  • Pozo húmedo flujo bajo en pozos de 14″ de diámetro o más hasta 30°C
  • Cables de alta temperatura.
  • Estator sellado herméticamente
  • Lubricación a alta temperatura de rodamientos
  • Eje ranurado para un máximo contacto entre el eje y el acoplamiento

Este motor sumergible 125 HP Franklin MSF8 1253460HT cuenta con el exclusivo sistema de encapsulamiento epóxico de 6 elementos StatorShield™ de Franklin.

Este sistema disipa el calor y previene vibraciones en el estator, y en consecuencia, se aumenta la vida del motor y su desempeño.

El motor sumergible 125 HP Franklin MSF8 1253460HT, es parte de la serie de motores HI-Temp 90 de Franklin.

Los motores sumergibles de esta serie, además, están equipados con el sistema de sellado Sand Fighter, exclusivo de Franklin contra arena u otros abrasivos en el pozo de agua.

Este sistema de sellado innovador utiliza métodos de fabricación patentados y un sello mecánico mejorado con superficies mecánicas de carburo de silicio.

En condiciones de operación abrasivas el motor sumergible 125 HP Franklin MSF8 1253460HT, es el motor ideal.

Los motores Franklin son los más robustos del mercado gracias a la innovación continua y el conocimiento de las aplicaciones sumergibles.

El motor sumergible 125 HP Franklin MSF8 1253460HT, está construido para operar de manera segura con diámetros de 6” o pozos de agua grandes.

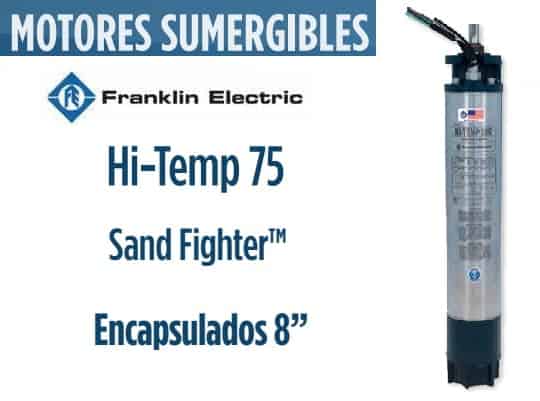

Motores sumergibles encapsulados Franklin Sand Fighter

Dentro de las características básicas del motor sumergible 125 HP Franklin MSF8 1253460HT, podemos destacar las siguientes:

  • Equipado con el sensor de calor Subtrol-plus.
  • Punto de diseño completo de 3450 RPM a 60 Hz para mayor rendimiento del caudal y del cabezal de la bomba.
  • Salida HP nominal a 30 °C (86 °F) ambiente y caudal de 0.5 ft/s a través del motor.
  • Embobinado de alta temperatura certificado para soportar 180 °C (356 °F)
  • Área de bobinas herméticamente sellada para evitar que ingrese humedad.
  • Encapsulado de resina para embobinado que garantiza la estabilidad de las bobinas, lo que prolonga la vida útil del motor.
  • La resina de encapsulamiento de FE proporciona propiedades auto limpiantes únicas, mayor resistencia al sobrevoltaje y excelente transferencia de calor
  • La solución de lubricación para cojinetes y llenado de agua soluble FES91 de FE es segura para el medioambiente; sin aceite.
  • La conexión Water-Bloc™ exclusiva de FE permite reemplazar el contacto en el campo.
  • Los rotores de barra de cobre proporcionan un rendimiento más uniforme que otros diseños.
  • El diseño de doble brida proporciona mayor facilidad y seguridad al manipular el motor y montar la bomba.
  • Los cojinetes de empuje Kingsbury de acero/carbono proporcionan un rendimiento óptimo en motores lubricados por agua.
  • La carcasa de acero inoxidable proporciona resistencia a la corrosión.
  • Las estructuras de soporte de hierro fundido con epoxi proporcionan durabilidad.
  • El eje ranurado proporciona máximo contacto entre el eje y el acoplamiento.
  • El diafragma igualador accionado por resorte proporciona mayor compensación de presión.

Podemos destacar, dentro de los materiales de construcción del motor sumergible 125 HP Franklin MSF8 1253460HT, los siguientes:

  • Bridas Hierro gris.
  • Carcasa del estátor: Acero inoxidable 301
  • Extremos del estátor: Acero bajo en carbono
  • Extensión del eje: Acero inoxidable303 SS, excepto 17-4 SS 40-60 hp
  • Sujetadores: Aceros inoxidables series 300 y 400
  • Cubierta de la junta: Acero inoxidable 304 y bronce sinterizado.
  • Sello mecánico: SiC/SiC Sand Fighter™
  • Diafragma: Caucho de nitrilo.
  • Placa del diafragma: Acero inoxidable 304
  • Resorte del diafragma: Acero inoxidable 302
  • Deflector: Caucho de nitrilo.
  • Cable de contacto (o cable): XLPE
  • Encapsulado de contacto: Epoxi
  • Filtro: Delrin y poliéster

Franklin ofrece un periodo de garantía para el motor sumergible 125 HP Franklin MSF8 1253460HT de un año contra defectos de fabricación.

Para más información del motor sumergible 125 HP Franklin MSF8 1253460HT, puedes ponerte en contacto con nosotros.


lmx01425_8in_encapsulated_motor_sell_sheet


Descargar ficha técnica


Los motores sumergibles encapsulados Franklin, son un medio confiable, eficiente y sin problemas para accionar una bomba.

Los requisitos para una vida prolongada del motor son sencillos y son los siguientes:

  1. Un ambiente de operación apropiado.
  2. Un suministro de electricidad adecuado.
  3. Un flujo adecuado de agua refrigerante sobre el motor.
  4. Una carga apropiada de la bomba

Todas las consideraciones de aplicación, instalación y mantenimiento de los motores sumergibles están relacionadas con estas cuatro áreas presentadas en el manual de Aplicación, instalación y mantenimiento.

La página web de Franklin Electric, www.franklin-electric.com, se debe revisar para consultar las últimas actualizaciones.

Le recomendamos seguir las indicaciones contenidas en el manual de instalación, que se suministra con el equipo.

Este manual le brindará la información necesaria para realizar una correcta instalación, operación y/o mantenimiento de su motor sumergible.

Logrando obtener una prolongada vida útil y funcionamiento óptimo de su sistema hidráulico sumergible.

Conserve el manual en un lugar seguro para futuras consultas.

Los motores sumergibles Franklin están diseñados principalmente para operar con el eje en posición vertical.

Durante la aceleración del motor, el empuje de la bomba aumenta mientras aumenta la carga de salida.

En casos donde la carga de la bomba permanece por debajo de su rango de operación normal durante el arranque la bomba puede realizar un empuje hacia arriba.

Igualmente, si durante la condición de velocidad a plena marcha, la bomba permanece por debajo de su rango de operación normal puede realizar un empuje hacia arriba.

Esto a su vez crea un empuje hacia arriba en el cojinete de empuje axial del motor.

Esta es una operación aceptable para períodos cortos en cada arranque.

Pero el funcionamiento continuo con empuje ascendente puede provocar un desgaste excesivo en el cojinete de empuje axial.

Con ciertas restricciones adicionales mencionadas en el manual, los motores también son aptos para operar en posición de eje horizontal.

A medida que la posición de montaje se va alejando de vertical y acercando a horizontal, aumenta la posibilidad de una vida reducida del cojinete de empuje axial.
