Motor sumergible Altamira 40 HP MSRT6 403460
Motor eléctrico sumergible de 40 HP marca Altamira código MSRT6 403460 | trifásico a 460 VCA | 60 Hz | Acoplamiento NEMA 6″ | Cubierta de estator en acero inoxidable, campanas en hierro | Para pozos profundos de 6″ Ø o más.
Descripción

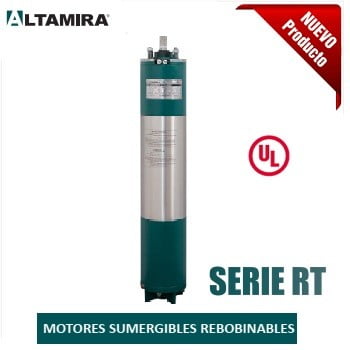

Motor sumergible Altamira 40 HP MSRT6 403460
El motor sumergible Altamira 40 HP MSRT6 403460, es un motor eléctrico trifásico a 460 V, con potencia de 40 HP.
Rebobinable y con su cubierta exterior del estator en acero inoxidable y campanas en hierro dúctil, el motor sumergible Altamira 40 HP MSRT6 403460, garantiza una larga vida útil y un excelente desempeño.
Este motor sumergible Altamira 40 HP MSRT6 403460 es el complemento ideal para bombas usadas en pozos profundos de 6 pulgadas de diámetro o mayores.
El diámetro nominal del motor es de 6″ Ø con acoplamiento NEMA 6″
El motor sumergible Altamira 40 HP MSRT6 403460, es parte de la nueva serie de motores sumergibles RT de esta prestigiosa marca.
La nueva serie RT ofrece una amplia gama de motores sumergibles para pozo profundo enfocada al segmento profesional, que junto con su sobresaliente construcción y su certificación internacional UL la posicionan como una de las mejores opciones del mercado.
Los motores eléctricos sumergibles rebobinables Altamira serie RT, son el resultado de una larga experiencia en diseño y construcción de motores sumergibles a baño de agua.
Fabricados bajo los más altos estándares de calidad en sus materiales de construcción y en su proceso de manufactura, constituyen una solución innovadora que garantiza productos de alta confiabilidad y excelente desempeño.
El motor sumergible Altamira 40 HP MSRT6 403460, ofrece múltiples ventajas, como son:
- Ante todo, su gran robustez mecánica y eléctrica.
- También, su motor a baño de agua, enfriado y lubricado con una mezcla de agua y glicol no tóxico.
- Cables conectores de 3 m. (7.5 a 25 HP) y 5 m. (30 a 250 HP) con doble forro para una mayor protección tanto mecánica como eléctrica.
- Sistema de empuje axial tipo Kingsbury para soportar una carga axial mayor de la que ejerce la bomba.
- Arandela de baja carga diseñada para soportar el empuje axial ascendente durante el arranque.
- Diseño de estator con bobinas descubiertas.
- También, puede operar con variadores de velocidad (ver especificaciones en el manual de instalación)
- Además, con la finalidad de contar con un buen sistema de protección, todos los motores ALTAMIRA serie RT de 8”, 10” y 12” se surten equipados con sensor de temperatura modelo PT100.
- Para dicho sistema de protección se debe instalar el receptor correspondiente, el cual se vende por separado.
- Su diseño que permite la reparación al ser rebobinable.
Por otra parte, podemos destacar sus características de construcción, tales como:
- En primer lugar, en su construcción exterior
- Su carcasa en acero inoxidable 304.
- Campanas de hierro fundido.
Además, evidentemente las destacadas características de construcción interior del motor sumergible Altamira 40 HP MSRT6 403460, como son:
- Estator con alambre de cobre y aislamiento en polipropileno (PP).
- Rotor tipo jaula de ardilla con barras de cobre.
- Sistema de empuje axial en grafito y segmentos en acero inoxidable.
- Bujes radiales en grafito.
- Sello mecánico en caras duras (carburo de silicio /carburo de silicio).
- Diafragma de caucho.
- Tornillería en acero inoxidable
Las principales características de operación del motor sumergible Altamira 40 HP MSRT6 403460 son:
- Posición de operación: Vertical
- Temperatura máxima del agua:30°C
- Diseñado para trabajar de forma continua
- Grado de protección: IP68
- Aislamiento clase Y
- Máxima variación de voltaje permitida ± 10%
- Máxima profundidad de inmersión: 150m
- Mínima velocidad de enfriamiento: 0.5 m/s
Las principales aplicaciones del motor sumergible Altamira 40 HP MSRT6 403460:
- Instalación en pozos profundos con diámetros de 6” y mayores.
- Sobre todo, en sistemas de agua potable municipales.
- Suministro de agua en establecimientos ganaderos.
- Igualmente en sistemas hidráulicos industriales.
- Así mismo en complejos comerciales.
- Ciertamente en sistemas de riego en explotaciones agrícolas, silvicolas y afines.
Además, es muy importante señalar, que cuando adquieres un motor sumergible Altamira 40 HP MSRT6 403460, tienes la seguridad de contar con talleres de servicio y respaldo de refacciones.
Si deseas mayor información del motor sumergible Altamira 40 HP MSRT6 403460, no dudes en ponerte en contacto con nosotros.
El motor sumergible Altamira serie RT es un dispositivo electromecánico que a partir de energía eléctrica induce energía mecánica a la bomba sumergible, logrando así hacer funcionar un sistema de bombeo.
Las recomendaciones principales para lograr un óptimo desempeño en su sistema hidráulico (bomba + motor) sumergible son:
Realizar una correcta instalación eléctrica (equilibrada alimentación de voltaje, protecciones necesarias, calibre de cable correspondiente tanto para suministro eléctrico como para sistema de tierras, etc.).
Elaborar una correcta instalación hidráulica (hacer un correcto acoplamiento, instalación de válvulas, etc.).
Cumplir con el flujo de agua requerido por la bomba sumergible. En caso de no tener un buen enfriamiento hacia el motor, es recomendable instalar una camisa de enfriamiento.
Es importante tomar en cuenta las siguientes indicaciones:
El motor y el cable deben estar siempre sumergidos en el agua.
Proteja siempre los puntos de peligros eléctricos y mecánicos.
Cebe la tubería para evitar golpes de ariete.
Coloque válvulas check al menos cada 60 m en la tubería de columna.
Recomendaciones generales para la instalación de los motores Aqua Pak
INSPECCIÓN PRELIMINAR
Prueba física del motor.
Verifique el motor no presente daños o abolladuras y que el conector del motor no se encuentre doblado o pinchado.
Un conector en mal estado causa una disminución en el aislamiento y consecuentemente daño prematuro en los devanados del motor.
Revise que el rotor gire suavemente y que cumpla con la altura correcta.
Pruebas de aislamiento.
Realice las pruebas de aislamiento del motor, de resistencia del devanado y de resistencia del aislamiento del cable sumergible, con los instrumentos adecuados y asegúrese que los resultados cumplen con los parámetros especificados en el manual del fabricante.
Acoplamiento del motor a la bomba.
La bomba debe ser acoplada al motor siempre en posición vertical, nunca realice el acoplamiento en posición horizontal.
El procedimiento adecuado es descrito paso a paso en el manual.
Revise que el motor y la bomba giren libremente.
Conexión del cable de alimentación del motor
El cable a usar, debe ser del calibre adecuado en función de la corriente consumida por el motor y la longitud del cableado. Verifique el calibre en la tabla de selección incluida en su manual.
Empalme de cables
Un empate de cables sumergibles muy bien hecho (con uniones firmes e impermeables) contribuye a una larga duración del motor, mientras que un empate deficiente es causa de prematuro daño en los devanados.
Seleccione el kit de empate acorde al calibre de los cables que se van a unir.
Ejecute los empalmes, de acuerdo a las indicaciones contenidas en su manual.
Equipos de control y protección
Asegúrese de instalar los equipos de control y protección eléctrica (arrancadores, cajas de control. Variadores de frecuencia, interruptores termomagnéticos, etc.) adecuados a las características eléctricas de su motor.
Conexión a tierra
La seguridad en la instalación se regirá de aterrizar todos los componentes metálicos a tierra.
Utilizar un cable de calibre mayor para la tierra, asegura que este cable sea una ruta de baja resistencia para la corriente y de esta manera las descargas lleguen al destino correcto.
Puesta en marcha
Encienda el control principal destinado para la alimentación del motor. Y verifique el giro correcto del motor.
Giro correcto de la bomba
En motobombas sumergibles ya instaladas en pozo o cisterna, no podemos percibir directamente el sentido de rotación del motor, pero lo podemos deducir observando el flujo y/o presión que nos entrega.
Por lo tanto, ponga en marcha momentáneamente el equipo y observe el flujo o en su defecto la lectura del manómetro, posteriormente apague el equipo, realice la inversión de giro, y ponga de nuevo en marcha el equipo, observe de nuevo el flujo y/o presión que entrega el equipo, compárelos con lo que observó en el primer arranque, por lo tanto, el funcionamiento que entregó mayor flujo (y/o presión) es el que nos indica el sentido de giro correcto. motor sumergible 40hp,
