Motores sumergibles Franklin de 4″, de 0.50 a 10 HP

Categoría:

Motores sumergibles Franklin de 4″ | Potencias de 0.50 a 10 HP | Fabricados en acero inoxidable | Encapsulados en resina, lubricados y enfriados a base de agua | Modelos con caja de control monofásicos a 115 y 230 V | Modelos sin caja de control monofásicos a 115 y 230 V | Modelos trifásicos a 230 o 460 V

Descripción

Motores sumergibles Franklin de 4″

Los motores sumergibles Franklin de 4″, cuentan con un exclusivo encapsulamiento epóxico que disipa el calor y previene vibraciones en el estator, aumentando la vida del motor y su desempeño.

Los motores sumergibles Franklin son los más robustos del mercado gracias a la innovación continua y el conocimiento de las aplicaciones sumergibles.

Los motores sumergibles Franklin de 4″ ofrecen una vida operativa larga y confiable, y por ello han sido líderes en el mercado global por años.

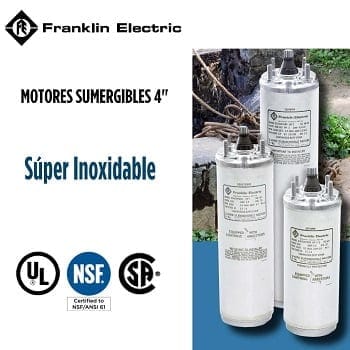

Motores sumergibles encapsulados Franklin de 4 pulgadas

Estos motores sumergibles Franklin están disponibles en 3 versiones:

Motores sumergibles Franklin de 4″ de 2 hilos sin caja de control.

En este tipo las potencias disponibles son de 1/2, 3/4, 1, 1 1/2 HP.

Los motores sumergibles Franklin de 2 hilos de 1/2 HP de potencia, están disponibles con voltajes de operación monofásico a 115 y 230 V.

Los motores sumergibles Franklin de 2 hilos de 3/4, 1, 1 1/2 HP de potencia, están disponibles con voltaje de operación monofásico a 230 V.

En el siguiente enlace podrás consultar las características de cada modelo.

Motores Franklin de 4″ sin caja de control

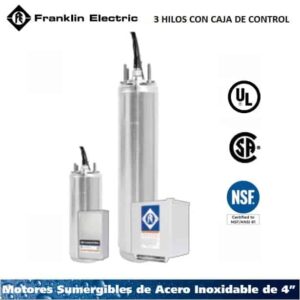

Motores sumergibles Franklin de 4″ de 3 hilos con caja de control.

En este tipo las potencias disponibles son de 1/2, 3/4, 1, 1 1/2, 2, 3 y 5 HP

Los motores de este tipo en potencias de 1/2 y 1 HP, se ofrecen en con voltaje de operación monofisismo a 115 y 230 V.

Así mimo, los motores de 3/4, 1 1/2, 2, 3 y 5 HP, están disponibles con voltaje de operación monofisismo a 230 V

Podrás consultar las características de cada modelo en el siguiente enlace.

Motores Franklin de 4″ con caja de control

Motores sumergibles Franklin de 4″ trifásicos.

En la gama de motores sumergibles trifásicos Franklin de 4″  se ofrecen potencias desde 1/2 hasta 10 HP

Todos los motores trifásicos Franklin de esta serie se ofrecen con voltaje de operación a 230 o 460 V,

Para consultar las características de todos los motores trifásicos Franklin, puedes hacerlo desde el siguiente enlace.

Motores Franklin de 4″ trifásicos

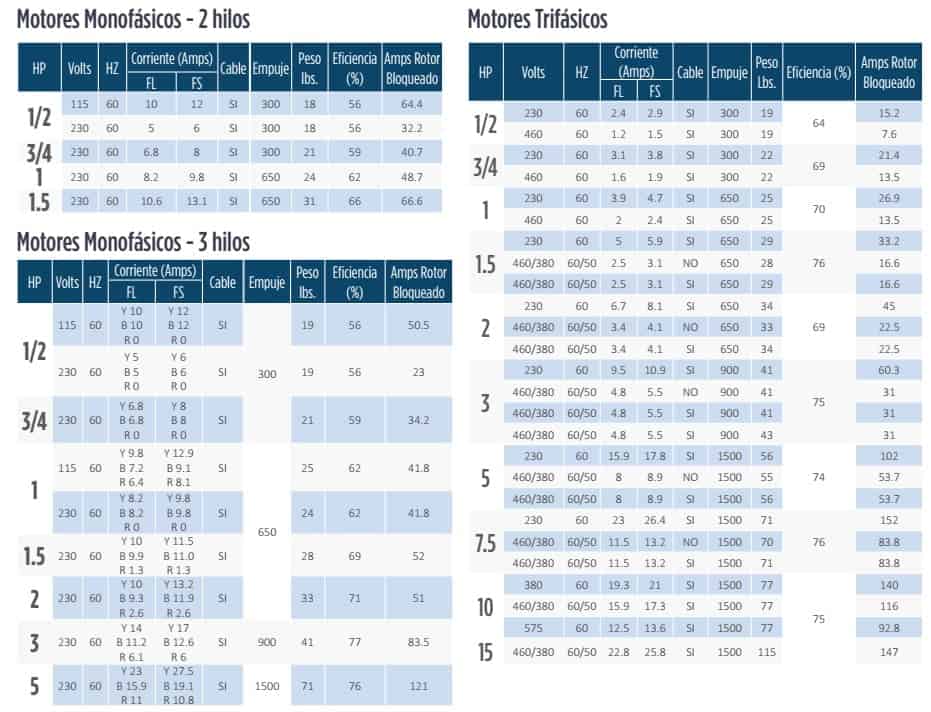

Especificaciones-motores-sumergibles-Franklin-de-4-pulgadas

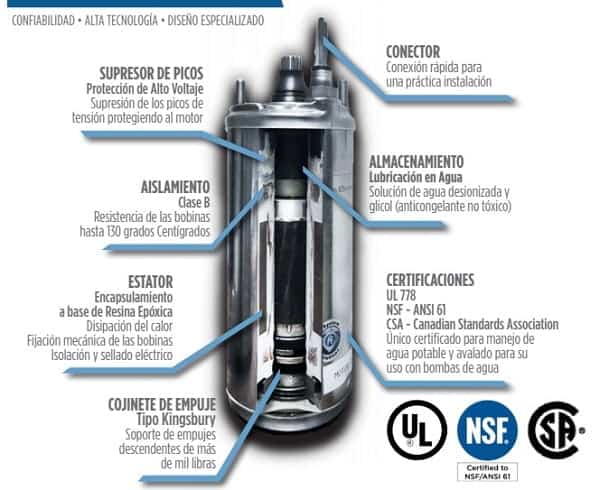

Características de los motores sumergibles Franklin de 4″

  • Exterior de acero inoxidable resistente a la corrosión.
  • Eje de acero inoxidable.
  • Estator con sistema de resina StatorShieldTM
  • Aislamiento Clase B
  • Supresores de picos de voltaje (pararrayos) incorporado.
  • Lubricación por agua.
  • Válvula de retención para llenado en caso de sobrecalentamiento
  • Reconocido por UL 778 (Voltaje Norteamericano)
  • Certificado por CSA, ANSI/NSF 61 (Agua Potable)
  • Dimensiones NEMA
  • Chumacera tipo Kingsbury
  • Diafragma ecualizador de presión
  • Sello mecánico que expulsa arena
  • No se requiere manga inductora de flujo en agua hasta 86 ° F (30 ° C) para motores de hasta 2 hp.
  • Los motores de dos hilos son diseños de fase dividida con componentes de arranque integrales y protección contra sobrecarga térmica en bobinado y no requieren control caja.
  • Cuentan con el interruptor de arranque BIAC de 2 hilos patentado por Franklin que Proporciona par de impacto inverso para ayudar a arrancar en entornos adversos.
  • Caja de control con el relevador QD patentado.

Los motores sumergibles Franklin de 4″, son un medio confiable, eficiente y sin problemas para accionar una bomba.

Los requisitos para una vida prolongada del motor son sencillos y son los siguientes:

  1. Un ambiente de operación apropiado.
  2. Un suministro de electricidad adecuado.
  3. Un flujo adecuado de agua refrigerante sobre el motor.
  4. Una carga apropiada de la bomba

Todas las consideraciones de aplicación, instalación y mantenimiento de los motores sumergibles están relacionadas con estas cuatro áreas presentadas en el nanual de Aplicación, instalación y mantenimiento.

La página web de Franklin Electric, www.franklin-electric.com, se debe revisar para consultar las últimas actualizaciones.

Le recomendamos seguir las indicaciones contenidas en el manual de instalación, que se suministra con el equipo.

Este manual le brindará la información necesaria para realizar una correcta instalación, operación y/o mantenimiento de su motor sumergible.

Logrando obtener una prolongada vida útil y funcionamiento óptimo de su sistema hidráulico sumergible.

Conserve el manual en un lugar seguro para futuras consultas.

Los motores sumergibles Franklin de 4″ están diseñados principalmente para operar con el eje en posición vertical.

Durante la aceleración del motor, el empuje de la bomba aumenta mientras aumenta la carga de salida.

En casos donde la carga de la bomba permanece por debajo de su rango de operación normal durante el arranque la bomba puede realizar un empuje hacia arriba.

Igualmente, si durante la condición de velocidad a plena marcha, la bomba permanece por debajo de su rango de operación normal puede realizar un empuje hacia arriba.

Esto a su vez crea un empuje hacia arriba en el cojinete de empuje axial del motor.

Esta es una operación aceptable para períodos cortos en cada arranque, pero el funcionamiento continuo con empuje ascendente puede provocar un desgaste excesivo en el cojinete de empuje axial.

Con ciertas restricciones adicionales mencionadas en el manual, los motores también son aptos para operar en posición de eje horizontal.

A medida que la posición de montaje se va alejando de vertical y acercando a horizontal, aumenta la posibilidad de una vida reducida del cojinete de empuje axial.

Si deseas mayor información no dudes en ponerte en contacto con nosotros.


Ficha técnica motores sumergibles Franklin 4plg


Descargar ficha técnica
