Motores sumergibles Franklin Electric, de 7.5 a 200 HP

Categoría:

Motores sumergibles Franklin Electric | Series Sand Fighter y Hi Temp de 75º C y 90º C | Potencias de 7.5 a 200 HP | Trifásicos | 230 o 460 V | Acoplamientos NEMA 6″ y 8″ | Encapsulados en resina, lubricados y enfriados a base de glicol.

SKU: MS-FRAN-002
Etiqueta:

Descripción

Motores sumergibles Franklin Electric series Sand Figter y Hi Temp

Los motores sumergibles Franklin Electric son los más robustos del mercado gracias a la innovación continua y el conocimiento de las aplicaciones sumergibles.

Además, los motores sumergibles Franklin series Sand Figter y Hi Temp cuentan con el exclusivo sistema de encapsulamiento epóxico de 6 elementos StatorShield™ de Franklin.

Este sistema disipa el calor y previene vibraciones en el estator, y en consecuencia, se aumenta la vida del motor y su desempeño.

Los motores sumergibles Franklin Electric serie Sand Fighter, están equipados con el sistema de sellado Sand Fighter

El sistema Sand Fighter es exclusivo de Franklin, contra arena u otros abrasivos en el pozo de agua.

Este sistema de sellado innovador utiliza métodos de fabricación patentados y un sello mecánico mejorado con superficies mecánicas de carburo de silicio.

En el siguiente enlace encontraras toda la linea de Motores sumergibles Franklin Sand Fighter

Por otra parte, los motores sumergibles Franklin Electric serie Hi Temp, están diseñados para aplicaciones con alta temperatura, alto empuje o bajo flujo.

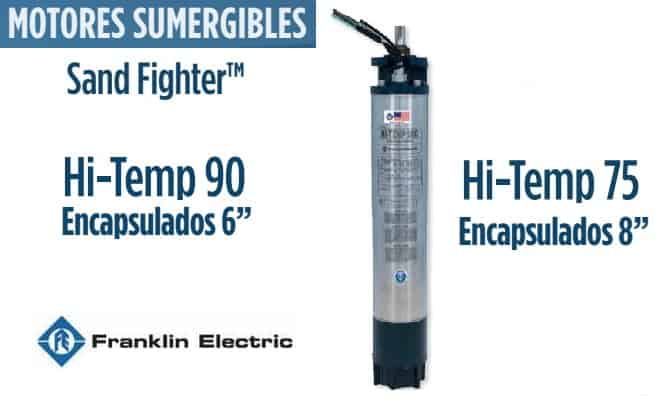

Motores-sumergibles-Franklin-6-y-8-pulg-serie-Hi-Temp

Los motores sumergibles Franklin serie Hi Temp con acoplamiento NEMA de 6″ son adecuados para operar en aguas con temperaturas de hasta 75º C (176º C)

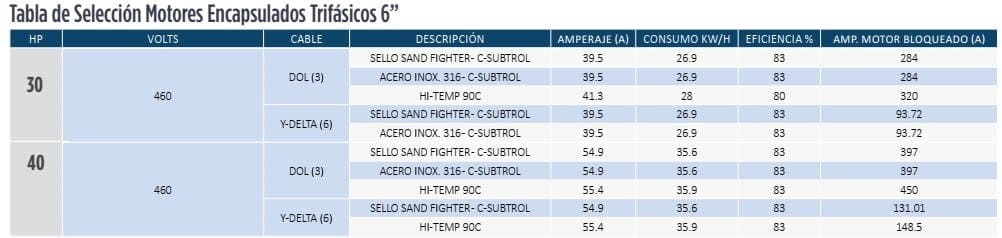

Especificaciones-motores-sumergibles-Franklin-6-pulg-Hi-Temp

Por su parte los motores Hi Temp con acoplamiento NEMA de 8 pulgadas son adecuados para operar en aguas con temperaturas de hasta 90º C (194º F)

Especificaciones-motores-sumergibles-Franklin-8-pulg-Hi-Temp



En aguas con temperaturas de 30º C (86º F) o menores, brindan 25% más empuje descendente y 100% más empuje ascendente que los motores estándar.

Igualmente, cuando se instalan en esas condiciones de temperatura, en depósitos o fuentes de agua abiertas, no requieren un flujo mínimo para refrigerarse.

Los motores sumergibles Franklin Electric de estas series, se suministran con acoplamiento NEMA de 6″ y 8″

En el caso de los motores sumergibles Franklin serie Sand Fighter con acoplamiento NEMA 6″, la gama de potencias va desde 7.5 hasta 60 HP.

Por otra parte, en los motores sumergibles Franklin serie Sand Fighter con acoplamiento NEMA de 8 pulgadas, se ofrecen potencias desde 75 a 200 HP.

Todos los motores sumergibles Franklin Electric de la serie Sand Fighter, son trifásicos, y se pueden seleccionar con voltaje de operación a 230 o 460 V.

La motores Franklin de la serie Hi Temp, con acoplamiento de 6″, están disponibles con potencias de 30 y 40 HP, con voltaje de operación trifasico a 460 V

Así mismo, los motores serie Hi Temp con acoplamiento de 8″, se suministran con potencias de  75, 100, 125 y 150 HP, con voltaje de operación trifasico a 460 V

En este enlace podrás encontrar todos los motores sumergibles serie Hi Temp

Dentro de las características básicas de los motores sumergibles Franklin Electric serie Sand Fighter, podemos destacar las siguientes:

  • Equipado con el sensor de calor Subtrol-plus.
  • Punto de diseño completo de 3450 RPM a 60 Hz para mayor rendimiento del caudal y del cabezal de la bomba.
  • Salida HP nominal a 30 °C (86 °F) ambiente y caudal de 0.5 ft/s a través del motor.
  • Embobinado de alta temperatura certificado para soportar 180 °C (356 °F)
  • Área de bobinas herméticamente sellada para evitar que ingrese humedad.
  • Encapsulado de resina para embobinado que garantiza la estabilidad de las bobinas, lo que prolonga la vida útil del motor.
  • La resina de encapsulamiento de FE proporciona propiedades auto limpiantes únicas, mayor resistencia al sobrevoltaje y excelente transferencia de calor
  • La solución de lubricación para cojinetes y llenado de agua soluble FES91 de FE es segura para el medioambiente; sin aceite.
  • La conexión Water-Bloc™ exclusiva de FE permite reemplazar el contacto en el campo.
  • Los rotores de barra de cobre proporcionan un rendimiento más uniforme que otros diseños.
  • El diseño de doble brida proporciona mayor facilidad y seguridad al manipular el motor y montar la bomba.
  • Los cojinetes de empuje Kingsbury de acero/carbono proporcionan un rendimiento óptimo en motores lubricados por agua.
  • La carcasa de acero inoxidable proporciona resistencia a la corrosión.
  • Las estructuras de soporte de hierro fundido con epoxi proporcionan durabilidad.
  • El eje ranurado proporciona máximo contacto entre el eje y el acoplamiento.
  • El diafragma igualador accionado por resorte proporciona mayor compensación de presión.

Los motores sumergibles Franklin Electric serie Sand Fighter, está fabricado con los siguientes materiales:

  • Bridas Hierro gris.
  • Carcasa del estátor: Acero inoxidable 301
  • Extremos del estátor: Acero bajo en carbono
  • Extensión del eje: Acero inoxidable303 SS, excepto 17-4 SS 40-60 hp
  • Sujetadores: Aceros inoxidables series 300 y 400
  • Cubierta de la junta: Acero inoxidable 304 y bronce sinterizado.
  • Sello mecánico: SiC/SiC Sand Fighter™
  • Diafragma: Caucho de nitrilo.
  • Placa del diafragma: Acero inoxidable 304
  • Resorte del diafragma: Acero inoxidable 302
  • Deflector: Caucho de nitrilo.
  • Cable de contacto (o cable): XLPE
  • Encapsulado de contacto: Epoxi
  • Filtro: Delrin y poliéster

Todas las consideraciones de aplicación, instalación y mantenimiento de los motores sumergibles están relacionadas con estas cuatro áreas presentadas en el nanual de Aplicación, instalación y mantenimiento.

La página web de Frank Electric se debe revisar para consultar las últimas actualizaciones.

Le recomendamos seguir las indicaciones contenidas en el manual de instalación, que se suministra con el equipo.

Este manual le brindará la información necesaria para realizar una correcta instalación, operación y/o mantenimiento de su motor sumergible.

Logrando obtener una prolongada vida útil y funcionamiento óptimo de su sistema hidráulico sumergible.

Conserve el manual en un lugar seguro para futuras consultas.

Los motores sumergibles Franklin de 4″ están diseñados principalmente para operar con el eje en posición vertical.

Durante la aceleración del motor, el empuje de la bomba aumenta mientras aumenta la carga de salida.

En casos donde la carga de la bomba permanece por debajo de su rango de operación normal durante el arranque la bomba puede realizar un empuje hacia arriba.

Igualmente, si durante la condición de velocidad a plena marcha, la bomba permanece por debajo de su rango de operación normal puede realizar un empuje hacia arriba.

Esto a su vez crea un empuje hacia arriba en el cojinete de empuje axial del motor.

Esta es una operación aceptable para períodos cortos en cada arranque, pero el funcionamiento continuo con empuje ascendente puede provocar un desgaste excesivo en el cojinete de empuje axial.

Con ciertas restricciones adicionales mencionadas en el manual, los motores también son aptos para operar en posición de eje horizontal.

A medida que la posición de montaje se va alejando de vertical y acercando a horizontal, aumenta la posibilidad de una vida reducida del cojinete de empuje axial.

Si deseas mayor información no dudes en ponerte en contacto con nosotros.


Descargar catálogo motores sumergibles Franklin Electric
